Acoplamentos de engrenagem - Metalflex GM

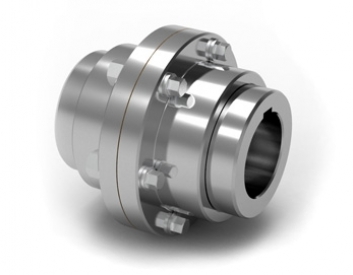

Modelo GM20 / GM10

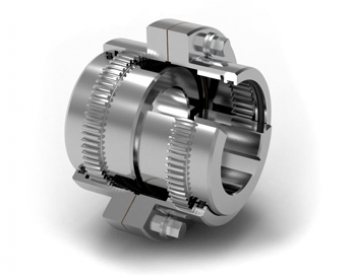

Acoplamento de engrenamento duplo projetado com duas metades flexíveis para acomodar desalinhamentos paralelo e angular. Disponível na versão standard com parafusos expostos (GM20) ou parafusos embutidos (GM10). Podem ser montados com um ou dois cubos em posição invertida.

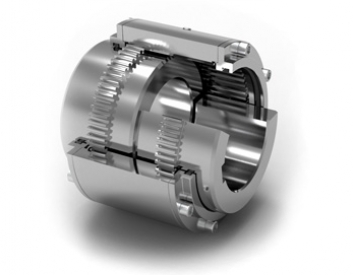

Modelo GM20 Grande Porte

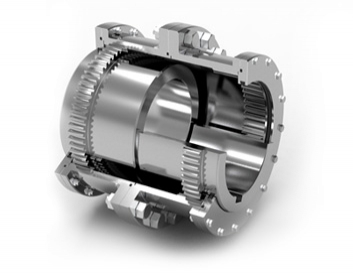

Acoplamento de duplo ou simples engrenamento para altas solicitações de torque. Também disponíveis nos modelos com espaçador, com eixo flutuante, com cubos deslizantes, desengatável e rígido. Admitem montagem vertical.

Modelo GMV20 / GMV10

Acoplamento de duplo engrenamento com kit para uso na vertical. Indicado para inclinações acima de 10°. Com parafusos expostos (GMV20) ou parafusos embutidos (GMV10).

Modelo GML20 / GML52

Acoplamento com cubos deslizantes para deslocamento axial dos eixos. Duplo ou simples engrenamento. Admite flutuações no sentido axial dos eixos para acomodar dilatação térmica ou ajustes dos mesmos.

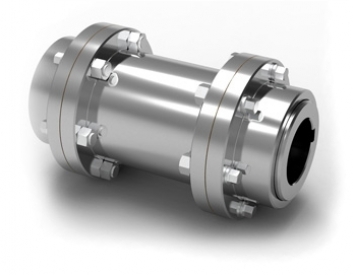

Modelo GM32 / GM31

Acoplamento com espaçador. Usado quando a distância entre os equipamentos é grande. Muito utilizado em bombas e compressores, proporcionando melhor absorção de desalinhamentos entre os equipamentos conectados.

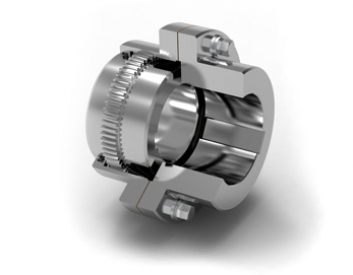

Modelo GM52 / GM51

Acoplamento de engrenamento simples, com uma metade flexível e outra rígida. Compensam somente desalinhamentos angulares. Normalmente utilizado com eixo flutuante. Pode ser utilizado tanto na horizontal quanto na vertical. Com parafusos expostos (GM52) ou parafusos embutidos (GM51).

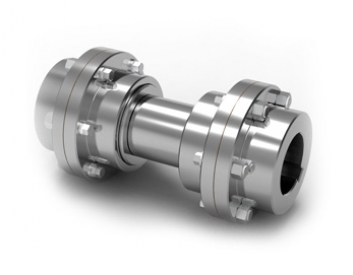

Modelo GM52 / GM51 c/ eixo flutuante

Acoplamento com eixo flutuante. Usado quando a distância entre os equipamentos é muito grande, mesmo para o modelo com espaçador (GM32/31). Consiste em dois acoplamentos de simples engrenamento conectados por um eixo. Acomoda desalinhamentos angular e paralelo. Admite montagem vertical (GMV52/51).

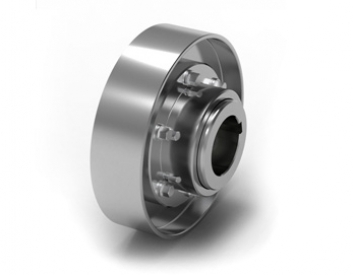

Modelo GM62 / GM63 / GM66

Acoplamentos com polia ou disco de freio. Duplo ou simples engrenamento para aplicações com freio em guindastes, gruas e transportadores.

Modelo GM72 / GM70

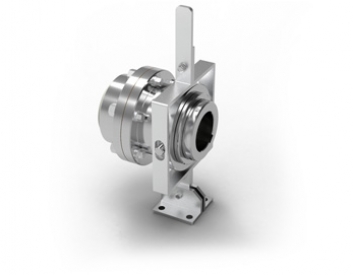

Acoplamento desengatável. Utilizado em aplicações que requerem rápida ação de engate / desengate ou movimentação do equipamento. Podem ser fornecidos com ou sem alavanca de manejo.

Modelo GM82 / GM81

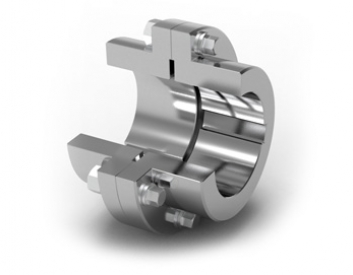

Acoplamento rígido. Usado quando não há necessidade de acomodação de desalinhamentos. Pode ser utilizado tanto na horizontal quanto na vertical.

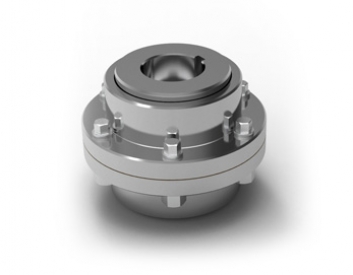

Modelo GMC2

Acoplamento compacto de duplo engrenamento. Ideal para aplicações onde o espaço físico é reduzido. Admite montagem vertical (GMCV2).

Ferramenta de dimensionamento

Dimensionar

Acesse nosso catálogo

Ver catálogo

A melhor relação custo x benefício para médias e altas solicitações. Os acoplamentos de engrenagem METALFLEX® GM têm como principais características: grande capacidade de transmissão de torque e rigidez torcional, possuindo elevada relação torque transmitido / peso.

Seguem a norma internacional ANSI/AGMA 9008-B00 (revisão da norma AGMA 516.01), sendo totalmente intercambiáveis com o padrão Falk e intercambiáveis em nível de flange com os demais acoplamentos nacionais e importados existentes no mercado.

Fabricados totalmente em aço beneficiado (SAE 1045) e conectados por parafusos de alta resistência, transmitem torque através de seus dentes internos / externos.

Os dentes externos dos cubos são triplamente abaulados e se articulam com os dentes internos das capas, conferindo ao conjunto a capacidade de compensar desalinhamentos existentes entre os eixos dos equipamentos acoplados.

Transmitem torques superiores a 1.000.000 Nm e permitem furações superiores a 500mm. Disponíveis em 20 tamanhos e mais de 15 modelos, entre eles: acoplamentos de duplo engrenamento (standard), simples engrenamento, rígido, com espaçador, com polia/disco de freio, desengatável e com deslocamento axial (deslizante). Nacionalizamos e desenvolvemos também acoplamentos especiais, mediante consulta.

Amplamente utilizados nos mais variados segmentos industriais com destaque para os setores de papel e celulose, sucroalcooleiro, mineração, siderurgia, cimenteiro, naval e petroquímico.

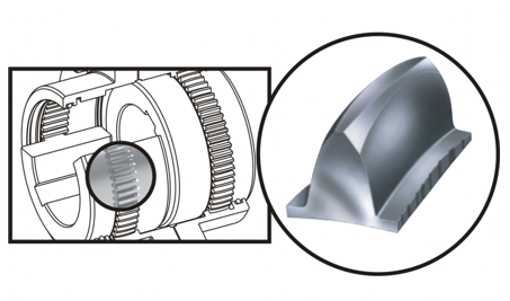

Dentes triplamente abaulados

O abaulamento do topo, raiz e flanco dos dentes permite um engrenamento preciso e suave, acomodando desalinhamentos angulares, axiais e paralelos nos eixos conectados.
