Acoplamentos elásticos - Metalflex BM

Modelo BM
Modelo BMF
Modelo BMFF
Modelo BMF32
Modelo BMF52 com eixo flutuante
Modelo BMF62 / BMF63

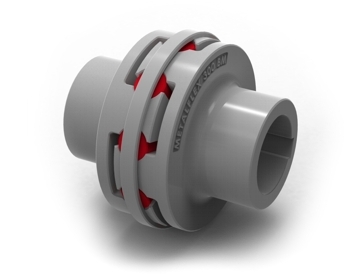

Modelo BM

Acoplamento modelo básico, composto por dois cubos com garras. Indicado para aplicações onde o afastamento entre pontas de eixos é mínimo. Não permite desmontagem radial de uma ou de ambas máquinas acopladas. Permite substituição dos elementos elásticos sem deslocar as máquinas acopladas.

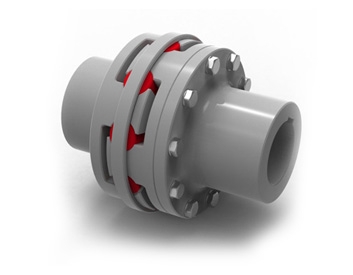

Modelo BMF

Acoplamento com uma flange removível, facilitando a montagem e desmontagem radial de uma ou de ambas máquinas acopladas, além da troca dos elementos elásticos sem deslocá-las. Possibilita ainda acionar as máquinas motriz ou movida de maneira independente. Indicado para aplicações onde existe um pequeno espaçamento entre as pontas de eixos.

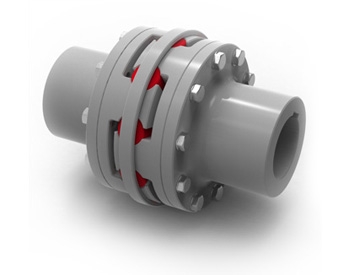

Modelo BMFF

Acoplamento com duas flanges removíveis. Apresenta as mesmas características do modelo BMF, porém sua montagem e desmontagem são ainda mais simplificadas. Indicado para aplicações onde o espaçamento entre as pontas de eixos é aproximadamente duas vezes maior que no modelo BMF.

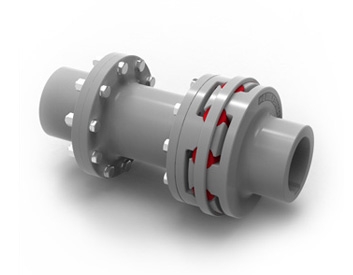

Modelo BMF32

Acoplamento derivado do modelo BMF, com espaçador. Permite a remoção radial do espaçador e é indicado para aplicações onde a distância entre as pontas de eixos é grande.

Modelo BMF52 com eixo flutuante

Conjunto composto por dois acoplamentos BMF com eixo flutuante. Indicado para aplicações onde a distância entre as pontas de eixos é muito grande. Possui grande capacidade de absorção de desalinhamentos entre eixos.

Modelo BMF62 / BMF63

Acoplamento derivado do modelo BMF, com polia de freio (BMF62) ou disco de freio (BMF63). Indicado para aplicações onde é necessário o uso de freio entre as máquinas motriz e movida.

Ferramenta de dimensionamento
Dimensionar
Acesse nosso catálogo
Ver catálogo

Os acoplamentos elásticos METALFLEX® BM são torcionalmente flexíveis e indicados para aplicações industriais de médias e altas solicitações de torque. Absorvem cargas de choque e vibratórias entre as máquinas motriz e movida, compensam desalinhamentos radiais, angulares e axiais existentes entre os eixos conectados, além de serem totalmente isentos de lubrificação.

O torque é transmitido através da compressão dos elementos elásticos de poliuretano de alta resistência mecânica e que conferem ao conjunto uma característica de mola progressiva atenuando os efeitos nocivos das vibrações rotacionais. Os elementos elásticos são resistentes à poeira, água e óleo e suportam temperaturas de -30°C a 85°C .

Em função de suas garras, os acoplamentos elásticos METALFLEX® BM são à prova de deslizamentos rotativos e quando utilizados em acionamentos que operam em apenas um sentido de rotação, têm a vida útil dos elementos elásticos multiplicada por dois, pois apenas metade deles é efetivamente exigida na transmissão, ficando a outra metade do jogo de elementos como reserva.

Disponíveis em 9 tamanhos e nas versões  BM, BMF e  BMFF, além dos modelos especiais com disco ou polia de freio, com espaçador e com eixo flutuante. Permitem furações de até 345 mm de diâmetro e transmissão de torque nominal de até 172.100 Nm.
